Entendendo as marcações nas mangueiras hidráulicas
Tipos de mangueiras hidráulicas:
Existem diversos modelos de mangueiras disponíveis no mercado, cada um com especificações únicas para diferentes aplicações. Os principais tipos são:
- - Mangueiras com trançado têxtil;
- - Mangueiras com 1 trançado de aço;
- - Mangueiras com 2 trançados de aço;
- - Mangueiras espiraladas.
Especificações das mangueiras hidráulicas
Além do tipo de construção, cada mangueira possui informações essenciais para sua identificação e especificação, que podem ser encontradas nos catálogos. Essas informações incluem:
- - Bitola (DN);
- - Diâmetro externo;
- - Pressão máxima de trabalho;
- - Pressão de ruptura;
- - Raio mínimo de curvatura;
- - Peso.
Marcações nas mangueiras hidráulicas

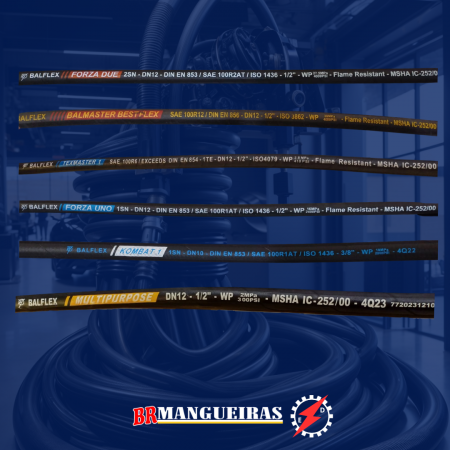

As mangueiras hidráulicas possuem informações marcadas em sua cobertura, que indicam suas especificações e devem ser usadas para a correta identificação. Vamos usar como exemplo as marcações da mangueira Forza Uno, produzida pela Balflex:
Forza Uno / Balflex: Modelo / Fabricante
Indica o fabricante e o modelo da mangueira, identificando sua procedência e onde obter mais informações.
DIN EN 853 / 1SN / SAE 100R1AT / ISO 1436: Normas de fabricação
DIN = Deutsches Institut für Normung (Instituto Alemão de Normatização), responsável por estabelecer e manter padrões industriais.
EN = Europäische Norm (Norma Europeia), indicando que a norma é adotada em toda a União Europeia.
853 = Número específico da norma que se refere a mangueiras hidráulicas de alta pressão.
1SN = Designação do tipo de mangueira, onde:
- "1" indica uma mangueira de uma única trança de aço
- "SN" significa "Standard Nonresistant" (Padrão Não Resistente), indicando que a mangueira não é
resistente a óleos, calor ou abrasão.
SAE = Society of Automotive Engineers (Sociedade de Engenheiros Automotivos), responsável por estabelecer padrões para a indústria automotiva e de equipamentos relacionados.
100R = Série de normas SAE para mangueiras hidráulicas.
1 = Tipo de mangueira com uma trança de aço.
AT = "Abrasion and Temperature" (Abrasão e Temperatura), indicando que a mangueira possui cobertura resistente à abrasão e a altas temperaturas.
ISO 1436 = É um padrão internacional estabelecido pela International Organization for Standardization (ISO) para mangueiras de borracha e conjuntos de mangueiras para aplicações de sucção e descarga. Especifica os requisitos para produtos químicos aquosos, produtos químicos secos e outros materiais compatíveis.
DN 6 - 1/4": Bitola (Diâmetro)
Identifica a dimensão do diâmetro interno da mangueira em três formatos: DN (diâmetro nominal) em milímetros, sistema de traço (-4) em incrementos de 1/4" de polegada fracionária.
WP 22.5bar 3.250psi: Pressão de trabalho
Define o limite de pressão de trabalho ao qual a mangueira pode ser submetida sem falhas ou acidentes. É apresentada em dois formatos: Bar e Psi.
MSHA: Certificação de qualidade
Indica que a mangueira é certificada pela agência governamental dos Estados Unidos, MSHA (Mine Safety and Health Administration), que regulamenta condições de segurança e saúde no trabalho na mineração.
Usando uma rápida comparação da norma DIN EN 853 tipo 1SN, a principal diferença é que a SAE 100R1AT possui uma cobertura externa especial que oferece maior resistência à abrasão e a temperaturas mais elevadas. Isso torna as mangueiras SAE 100R1AT ideais para aplicações mais exigentes.
Rastreabilidade de mangueiras
Quando as marcações na cobertura da mangueira estão desgastadas devido ao uso prolongado, a rastreabilidade pode ajudar na identificação. Na BR Mangueiras, criamos uma identificação para cada mangueira, que é marcada/cravada na capa prensada, facilitando o reconhecimento da mangueira para trocas de componentes e manutenção.
Conclusão
Na BR Mangueiras, estamos sempre prontos para ajudar nossos clientes a selecionar as mangueiras hidráulicas adequadas para suas aplicações. Compreender as marcações nas mangueiras é fundamental para garantir a escolha correta e a segurança nos sistemas hidráulicos. Entre em contato conosco para obter mais informações e aproveitar nossa expertise em mangueiras e conexões hidráulicas.
